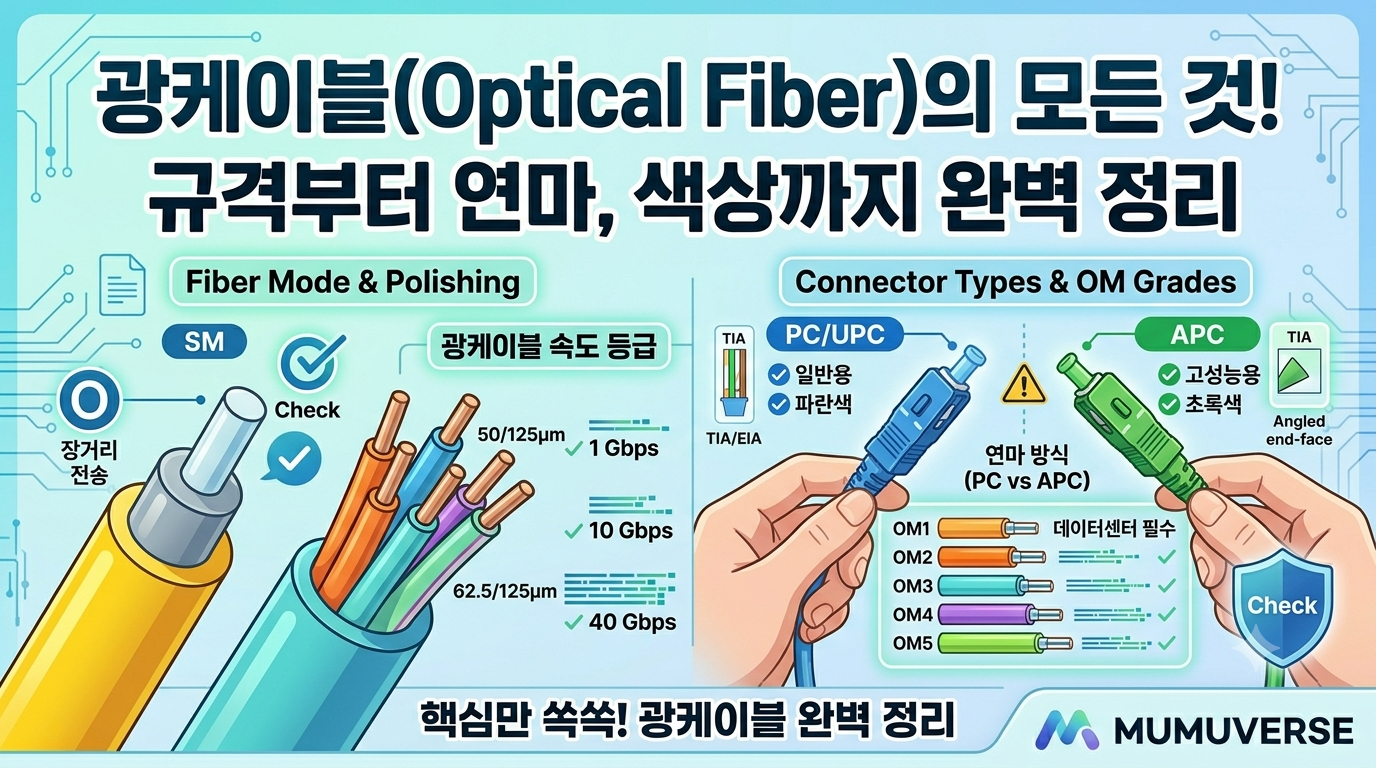

광케이블의 모든 것: 모드(SM/MM), 커넥터(SC/LC), 연마 방식(PC/APC) 완벽 가이드

📌 3줄 핵심 요약

• 모드(SM/MM): 장거리용은 노란색 SM, 단거리용은 규격별(주황/아쿠아 등) MM을 사용합니다.
• 연마 방식(PC/APC): 파란색(PC)은 일반용, 초록색(APC)은 고성능용이며 혼용 시 장애가 발생합니다.
• OM 규격: 데이터센터 등 고속 환경에서는 케이블 색상을 확인해 OM3 이상을 선택해야 합니다.

1. 전송 거리와 빛의 경로: SM vs MM

광케이블은 빛이 지나가는 코어(Core)의 직경과 전송 방식에 따라 크게 싱글모드와 멀티모드로 나뉩니다.

• 싱글모드(SM, Single Mode): 코어가 매우 가늘어(약 9㎛) 빛이 직진합니다. 신호 왜곡이 적어 옥외, 건물 간 연결 등 장거리 전송에 필수입니다. 보통 노란색(Yellow) 케이블을 사용합니다.
• 멀티모드(MM, Multi Mode): 코어가 굵어(50~62.5㎛) 빛이 여러 경로로 반사되며 이동합니다. 데이터센터, 빌딩 내 층간 연결 등 단거리 전송에 최적화되어 있습니다.

2. 멀티모드(MM)의 등급(OM)과 색상 구분

MM 케이블은 대역폭 성능에 따라 OM(Optical Multi-mode) 등급이 나뉘며, 케이블 외피(자켓) 색상으로 쉽게 구분할 수 있습니다.

규격	자켓 색상	주요 용도
OM1 / OM2	주황색	레거시 환경 (100M ~ 1G)
OM3 / OM4	아쿠아(하늘)	현재 표준 (10G 이상)
OM5	라임 그린	초고속/광대역 지원

3. 커넥터 타입: SC vs LC

장비 접속단(SFP 모듈 등)에 따라 적절한 커넥터를 선택해야 합니다.

• SC 커넥터: 큼직한 사각형 모양, 분배함(FDF)이나 튼튼한 연결이 필요한 곳에 사용됩니다.
• LC 커넥터: 소형화된 규격으로, 최신 고밀도 스위칭 장비와 SFP 모듈에 표준으로 사용됩니다.

4. 연마 방식(PC vs APC)과 혼용 주의보

광섬유 단면을 깎는 방식에 따라 반사 손실(Return Loss) 특성이 결정됩니다.

• PC (Physical Contact, 파란색): 단면이 평평하거나 약간 둥급니다. 일반적인 통신 환경에서 가장 흔히 볼 수 있는 범용 규격입니다.
• APC (Angled Physical Contact, 초록색): 단면을 8도 정도 비스듬하게 연마했습니다. 반사광을 효과적으로 제거하여 고품질 전송이 필요한 장비에 사용됩니다.

⚠️ 치명적 실수: 초록색(APC)과 파란색(PC)은 절대 섞어 꽂지 마세요! 연마 각도가 달라 억지로 연결할 경우 단면이 미세하게 파손되어 통신 장애를 유발합니다.

5. 실무자를 위한 최종 선택 가이드

설계나 발주 시, 이 3가지를 조합하면 정확한 스펙이 나옵니다.

• 거리와 속도: 건물 밖/장거리는 SM(노랑), 건물 내/데이터센터는 MM(아쿠아색 OM3/4 추천)
• 장비 확인: 포트 크기(SC인가 LC인가?) 확인
• 연마 방식: 초록색(APC)과 파란색(PC)은 절대 혼용 금지!
